隨著科技的發展，越來越多的新能源被發現、被利用起來，目前常見的能源有太陽能、風能、水能等。盡管新能源在不斷的挖掘，但是燃煤發電仍然是我國的主要?jiǎng)恿?，今天由紅星機器為大家分析磨煤機制粉系統具備的調節功能。

我們從分離器回粉擋板調節、磨煤機料位調節、磨煤機通風量調節三個方面分析了磨煤機制粉系統的調節功能。

1、回粉擋板的調節

磨煤機運行的影響任何磨煤機都會配有一套煤粉分離裝置。該裝置的作用是將從磨煤機筒身出來的風粉兩相流中的大質量煤粉顆粒分離出來?；胤蹞醢逶O(shè)在粗粉分離器回粉口，增加或減少回粉量可以通過調節擋板實現。通過調節回粉檔板可以調節返回磨煤機的不合格大顆粒煤粉流量，同時調節了流入爐膛參與燃燒的細煤粉流量。

為優化磨煤機的運行效率，在保證制粉系統安全運行的前提下來調節回粉擋板。當熱一次風和冷一次風流量不變的情況下，以調節粗粉分離器回粉擋板的開度為橫坐標，分別以磨煤機出力、煤粉細度、磨煤?jiǎn)魏臑榭v坐標做出回粉擋板的開度與各個變量的關系圖。

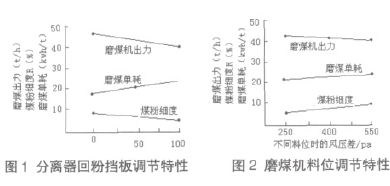

圖1是分離器擋板調節特性。隨著回粉擋板的開度由大變小，磨煤機磨煤量也由大變??；大于90微米的煤粉由6.8%減小為4.4%；單位磨煤耗電量也會增加。

擋板在全關位置時，回粉量低，煤粉全部被風攜帶離開磨煤機，磨煤機出力大，煤粉會粗些，磨煤?jiǎn)魏妮^小。擋板在全開位置時，回粉量增加，有一部分煤粉在磨煤機與分離器之間循環被研磨，磨煤機出力小，煤粉會細些，磨煤?jiǎn)魏妮^高。

調節磨煤機分離器回粉擋板可以調節磨煤機出力和一次風煤粉細度。當回粉檔板的開度從100%關到0時，磨煤機磨煤量逐漸減小，一次風中煤粉也會越來越粗，磨煤?jiǎn)挝毁|(zhì)量電耗變大。

2、磨煤機料位的調節

為了研究不同料位與磨煤量煤粉細度以及單位磨煤電耗之間的關系，以不同料位的風壓差為橫坐標，以磨煤機出力、煤粉細度、單位磨煤電耗為縱坐標，得出了磨煤機料位的調節特性曲線。如圖2所示。

從圖2可以看出隨著不同料位的風壓差從250Pa上升了200Pa，磨煤量稍微減小，但是幅度不是很大，磨煤?jiǎn)挝浑姾挠?0.3kWh/t升到21.8kWh/t，煤粉顆粒大于90微米的比例由3.4%變?yōu)?.0%。

隨著不同料位的風壓差從250Pa上升了200Pa，磨煤量減小，但是幅度不是很大，磨煤?jiǎn)挝浑姾挠?0.3kWh/t升到21.8kWh/t，煤粉顆粒大于90微米的比例由3.4%變?yōu)?.0%。

3、一次風量的調節

由于磨煤機內運輸煤粉的介質是空氣，所以一次風的流量對磨煤機運行參數有著很大的影響。從圖2可以看出，當磨煤機磨煤量小于41噸每小時時，為了保證爐膛燃燒合理的風煤比，通風量也應該有相應的提高，而且通風量的變化幅度遠遠大于磨煤機出力的幅度。從圖2中還可以看出，當磨煤機出力大于41噸每小時時，隨著磨煤量的增加，所需要增加的通風量變化幅度不大。這是由于雖然一次風機功率有所增加，但是風機出口風壓幾乎沒有變化，在磨煤機通流截面積不變的情況下，一次風攜帶煤粉的能力沒有變化。所以磨煤量變大，不會影響一次風的風煤比。

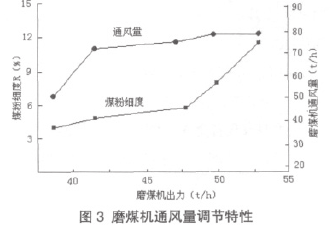

從圖3可以看出，當磨煤機出力變大，煤粉細度會變大，風煤比也會變大。這是由于當磨煤機出力變大之后，相應的所需的通風量會變大（如圖3中所示磨煤機與通風量關系曲線），一次風中含煤量變大會進一步導致沿程阻力系數變大。為了保持制粉系統原有的風煤比，勢必要提高磨煤機內部風壓，以克服一次風管道內部增的阻力。由于風速變大，導致一次風攜帶煤粉能力增強，所以煤粉細度數值增加。這種運行特性也是其與單進單出鋼球磨煤機的大差異。

磨煤機磨煤量小于41噸每小時時，為了保證爐膛燃燒合理的風煤比，通風量也應該相應提高，而且通風量的變化幅度遠遠大 于磨煤機出力的幅度。當磨煤機出力大于41噸每小時時，隨著磨煤量的增加，所需要增加的通風量變化幅度不大。

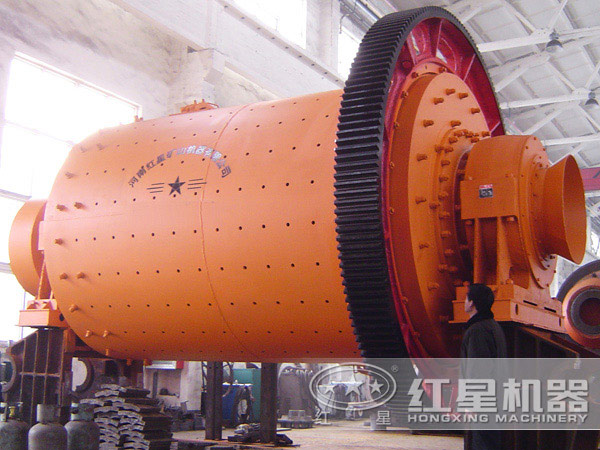

該電廠使用的是紅星機器生產的效能高磨煤機，該設備結構緊湊、投資成本低、占地面積小、耗電量小，很受發電廠的歡迎，歡迎您前來參觀我們的設備。
