目前金屬礦石的破碎過程能量消耗較大，破碎成本較高，因此，實施相應的節能降耗的措施具有一定的現實意義，可以有效提升選礦企業的經濟效益。紅星機器生產的圓錐破碎機是一款代表性的節能降耗設備。

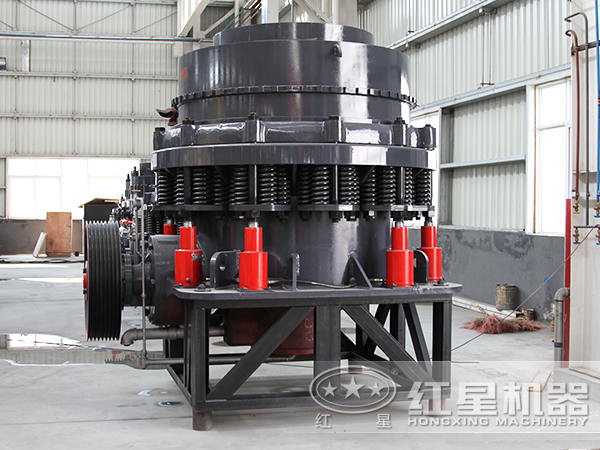

一、圓錐破碎機的工作原理

圓錐破碎的機體和底座之間有隔振元件，動錐和定錐共同構成了工作機構，錐體上均有耐磨襯板附著，而破碎腔就是襯板之間的空間。將動錐軸插入軸套，傳動機構將電動機的螺旋運動傳遞給了激振器，不斷旋轉的激振器帶來了慣性力，動錐繞球面瓦的球心在這種慣性力的作用下開始懸擺。動錐在一個垂直的平面內靠近定錐的時候，沖擊和擠壓作用就會使物料破碎；而當動錐和定錐分離開的時候，破碎產品在重力的影響下從排料口掉出來。在動錐和傳動機構之間沒有剛性的聯接。

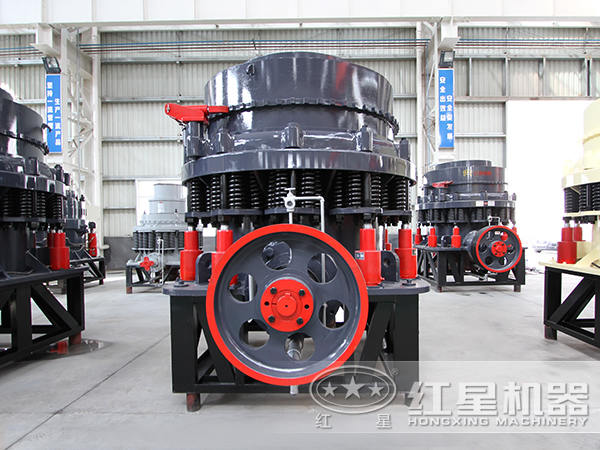

二、圓錐破碎機結構特點

1、因?yàn)閳A錐破碎機中沒有剛性的將動錐和傳動機構聯接在一起，所以傳動系統不會對動錐的振幅產生限制，其大小是由物料層的抗壓阻力和破碎力的平衡來決定的。

2、當剛剛啟動了破碎機的時候，動錐擺動頻率比較低，所以破碎力以及動錐的振幅都不會很大，啟動力矩自然也處于較低的數值，破碎機不會因?yàn)閹ж?fù)荷啟動而遭到破壞。

3、啟動和停車都可以在滿負荷狀態下進行，便于操作、監測以及控制。

4、將圓錐破碎機中的給料擠滿，也只是將其物料層的抗壓阻力增加了，結果只是減小了動錐的振幅而不會出現"悶車"的問題，所以不需要進行給料機的安裝。

5、動錐受到破碎力的影響會靠近定錐，更加細致的破碎物料。

6、因?yàn)闆](méi)有剛性聯接存在的原因，如果有不可破碎的物體混入了物料中，動錐的動作會暫停，而動錐軸則在激振器的作用下繼續轉動，傳動系統和主機并不會因此而遭到破壞。

三、圓錐破碎機的生產應用情況

某銅礦使用的是兩段破碎的生產工藝流程，具體工藝流程見下圖。在PD600×900外動顎式破碎機中加入-350mm粒度的原礦，破碎產品經過了振動篩以后，使用圓錐破碎機將+12mm的物料變?yōu)?12mm并且進入粉礦倉。因?yàn)閳A錐破碎機產品具有比較集中的粒度以及較小的加權平均粒度，經過開路破碎以后產品直接進入粉礦倉。從篩分結果看出使用圓錐破碎機破碎的產品中有85%的產品為-10mm，同時保持著45mm以下的加權平均粒度，礦石入磨粒度得到了很大程度的降低，因此磨礦時間縮小了很多，取得了顯著的經濟效益。

相比傳統的破碎設備，圓錐破碎機能夠更好的對礦石進行破碎加工，并有選擇的實現礦石破碎，符合"多碎少磨" 新工藝的要求，具有破碎比大、節能降耗等性能優勢，同時能夠降低生產成本，獲得較好的經濟效益，是破碎金屬礦石的理想設備。
