反擊錘式破碎機也叫反擊式破碎機，具有結構硬巖破碎、效能高節能、產品形狀呈立方體、排料粒度大小可調、簡化破碎流程等優點，廣泛用于水電、高速公路、人工砂石料、破碎等行業。

在石灰石破碎系統中，反擊錘式破碎機和板式喂料機是系統的關鍵設備。在系統工作過程中，由于一些原因反擊錘式破碎機需要停機再重新啟動，但常出現重新啟動后設備不轉的現象，嚴重影響破碎機的生產能力。針對此故障，下文將對其原因及解決辦法作詳細分析。

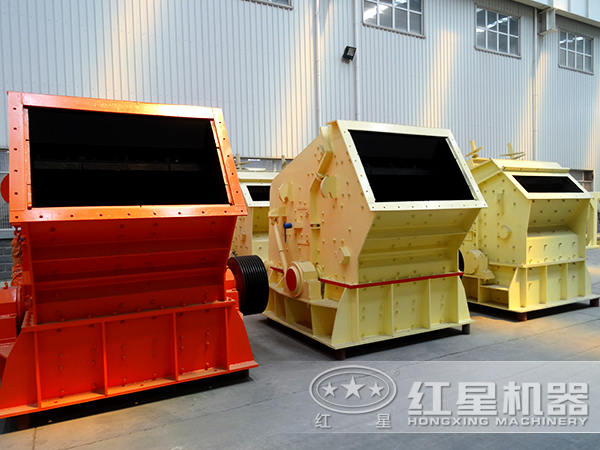

反擊式破碎機

反擊錘式破碎機廠區實拍圖

1、反擊錘式破碎機在停機之前已先關掉板式喂料機，由于反擊錘式破碎機停機后約需十幾分鐘轉子部分才能克服慣性作用停轉，恰因停機振動或因其它原因造成板式喂料機前方物料掉入破碎腔造成物料卡住轉子。

經過仔細觀察發現，如果板式喂料機停在一個位置，底板上物料能全部溜下而后一塊底板物料因板喂機傾斜安裝而不會溜下，通過測定，此時底板停止在與水平線成37~40度夾角處。即處于大塊石灰石的休止角39度處。在護罩上作一停止記號，以后每次均停在此處，從未發生故障。

2、固定錘軸端面擋塊的螺栓斷裂，螺栓頭部或擋塊掉入轉子與機殼之間的空腔內。

此故障發生率較高，且大都是停機后再次起動時才能發現。經檢查分析，確認是結構設計不合理造成的。當設備運行時，由于物料對錘頭的阻擋使錘頭在錘軸上轉動，錘軸受錘頭的摩擦力，此力通過錘軸傳遞給兩端固定擋塊后再傳遞給固定螺栓，使固定螺栓受剪切力過大，造成固定螺栓剪斷掉入轉子與機殼之間的空腔內，有時兩螺栓同時剪斷連同擋塊也一起掉入。

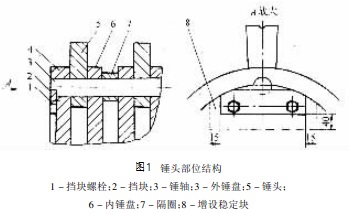

剛掉入時由于反擊錘式破碎機的正常轉動，其不能阻止轉子的轉動（擋塊掉入有時會造成轉子停轉）且隨轉子一起轉動，但在下次啟機時由于其卡在機殼與轉子之間的空腔內，造成負荷過大而不能起動。根據此情況，可對錘軸兩端擋塊增設25mm厚穩定塊，如圖1虛線所示，可有效地防止螺栓剪斷及擋塊脫落。

錘頭部位結構
